⚠️ Precauções de Segurança
- Leia o manual antes de usar.
- Não desmonte o produto.
- A instalação deve ser feita por um eletricista qualificado.
- Use disjuntor dedicado (MCB) e dispositivo DR (RCD).
- Desligue a energia antes de instalar.
- Não use adaptadores ou conversores.

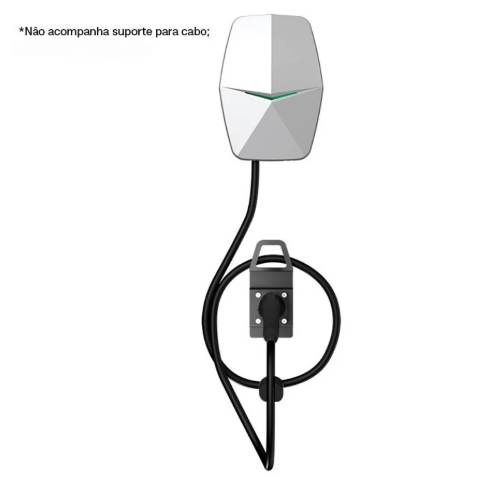

- Não acompanha o suporte de cabos*
- Sem conexão*
⚙️ Especificações Técnicas
|
Especificação |
Detalhe |
|
Modelo |
ZDKJACKA-O |
|
Tensão Nominal |
230V |
|
Corrente Nominal |
32A |
|
Frequência |
50/60Hz |
|
Potência Máxima |
7,0 kW |
|
Tipo de Conector |
Tipo 2 (IEC 62196-2) |
|
Cabo |
5 metros, 3x6mm² |
|
Grau de Proteção |
IP66 |
|
Dimensões |
336×240×120mm (sem o cabo) |
|
Peso |
4,6kg |
|
Temperatura de Operação |
-25°C a 60°C |
|
Certificações |
IEC 61851-1, IEC 61851-22 |
|
Altitude máxima de operação |
≤ 4000m |
🟢 Funcionamento do Indicador LED
|
Cor do LED |
Status |
|
Verde (fixo) |
Pronto para carregar |
|
Azul (piscando) |
Carregando |
|
Azul (rápido) |
Corrente acima de 5A |
|
Vermelho (piscando) |
Erro (consulte o manual) |
🧠 Instruções de Uso
- Inspecione o cabo e conector antes de usar.
- Conecte ao veículo.
- Aguarde a luz verde pulsar.
- Encoste o cartão RFID para iniciar a carga.
- Para parar, encoste novamente o cartão e desconecte o cabo.
❗ Erros Comuns (LED Vermelho)
- Erros como sobrecorrente, fuga à terra, curto-circuito, sobretensão, subtenção e falha no sensor serão indicados por piscadas vermelhas específicas (ver manual).

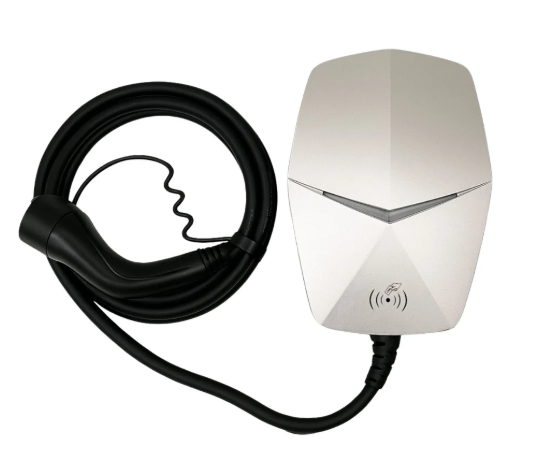

Carregador Veicular Zeeda K Series 7kW Tipo 2 – 5m – IP66
Solução inteligente e segura para recarga de veículos elétricos
O Zeeda K Series é um carregador inteligente com potência de até 7kW, ideal para uso residencial ou comercial. Conta com conector Tipo 2, cabo de 5 metros e certificações internacionais. Equipado com tecnologia de RFID e proteção IP66, garante recarga segura mesmo em ambientes externos.
Destaques do produto:
- Potência: 7,0 kW (Monofásico – 230V | 32A)
- Conector Tipo 2 (padrão europeu – IEC 62196-2)
- Cabo de 5 metros com excelente flexibilidade
- Início da carga via cartão RFID
- Proteções contra sobretensão, sobrecorrente, curto, fuga e mais
- Instalação recomendada com disjuntor dedicado e DR
- Grau de proteção IP66 (resistente à água e poeira)
- Ideal para BYD, GWM, Volvo, BMW, Peugeot e outros EVs
Simples de usar, fácil de instalar e pronto para tornar sua rotina mais eficiente.
Garantia: 12 meses
